NF-5035电离辐射分析仪的磁场测量操作设置
发布时间 : 2021-02-03 浏览量 : 1708

  NF-5035电离辐射分析仪可以用于测量电器、工业设备等电磁辐射,对于NF-5035电离辐射分析仪的常规操作或许您还不熟练,今天我们来讲一下NF-5035电离辐射分析仪的磁场测量操作设置。

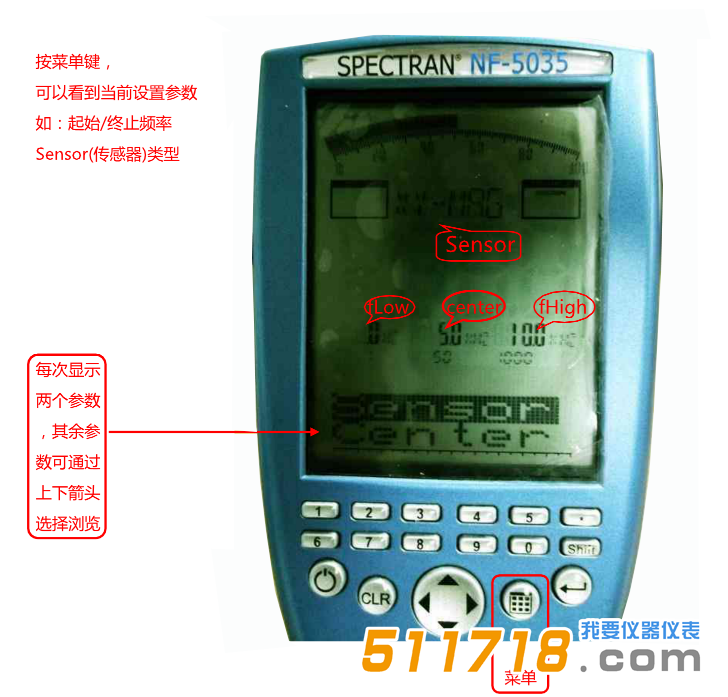

  1、按菜单键,仪器进入主菜单工作状态,可以看到当前设置参数,如下图:


  由图可以看出,起始频率是0Hz,终止频率是10KHZ。由于flow和fhigh两个参数不是独立参数,因为他们的参数取决于center(中心频率)和span(扫描宽度)参数值,因此只需要设置center(中心频率)、span(扫频宽度)、RBW、VBW、SPTIME等常用参数。具体设置要根据要求设置。

  2、(center)中心频率设置

  频谱分析模式下,按菜单键,进入参数设置。通过上下键选择设置的参数,然后按确认键。

  确认后选择频率单位:HZ、KHZ、MHZ,选择好单位后,再次按确认键,进入下图界面

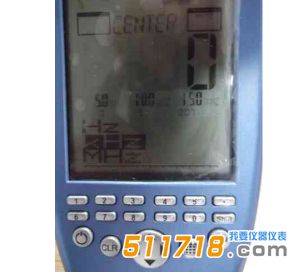

  实例频率为5-15K,所以单位选择了KHZ。主显示“0”,表示当前中心频率无设置任何数值。根据频率范围设置中心频率,如下图


  上图界面,输入面板数字键“10”(很大输入4位数,设置是时需注意频率单位的选择)输入错误时,按CLR清除输入值。输入无误然后按确认键,会自动跳出中心频率参数的设置,跳到下一个需要设置的参数(span),即完成中心频率的设置。


  其他的Span、fLow、fHigh、Dim、RBW、VBW、SPtime等参数和Center(中心频率)参数设置大同小异,根据测试/测量需要设置不同参数即可。

  注意:知道频率范围时,也可只设置fLow和fHigh值,Center和Span可以不用 设置数值。
